Proje Özeti
| Konu | Detay |
|---|---|
| Mekan | İstanbul Maslak plaza, A sınıfı iş merkezi |
| Plaza özelliği | 28 katlı + 4 kat lobi + ana giriş alanı |

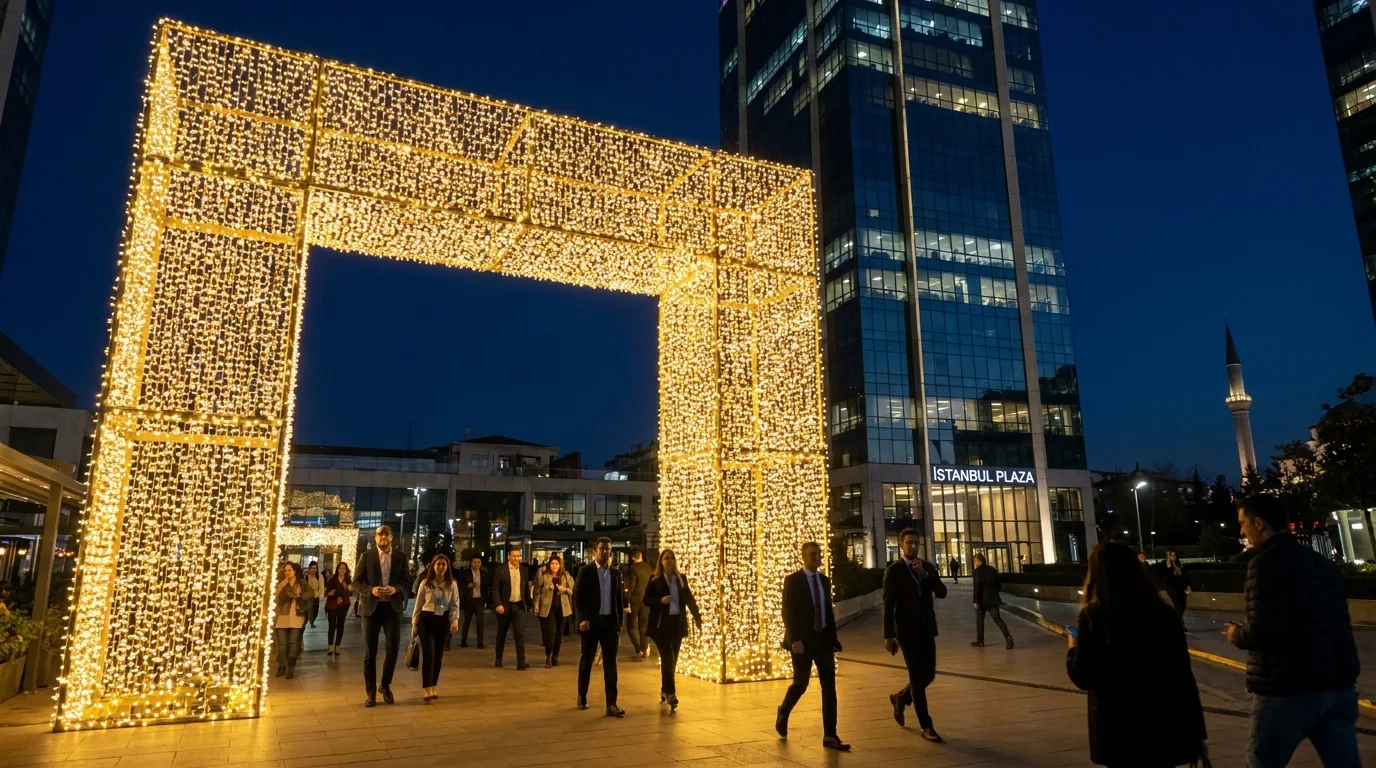

| Giriş ark ölçüsü | 9 m yüksek × 6 m geniş |
| LED tipi | RGB pixel WS2812B + sıcak beyaz arka plan |
| Yatırım | 1.250.000 TL KDV hariç |
| Sezon süresi | 90 gün (Aralık 1 - Şubat 28) |
| Çerçeve sözleşme | 3 yıl (2024-2026) |
| Kiracı sayısı | 145 (önceki sezon) → 162 (sezon 1 sonrası) |
| Kiracı memnuniyet | %94 (önceki sezon %78) |
| Ek kira geliri (sezon 1) | 9.850.000 TL |
| ROI sezon 1 | 7.88× (efektif) |
Yapı Mühendislik Detayı
Rüzgar Yükü Analizi
9 metre yüksek + 6 m geniş ark için TS EN 1991-1-4 uyarınca:
| Yükseklik | Rüzgar Hızı (km/h) | Tepe Yük (kg/m²) | Toplam Ark Yükü (kg) |
|---|---|---|---|
| 3 m | 70 | 28 | 504 |
| 6 m | 90 | 45 | 810 |
| 9 m (tepe) | 110 | 75 | 1.350 kg |
| Maksimum (110 km/h) | 120 | 90 | 1.620 kg |
| Vis maior (135 km/h) | 135 | 110 | 2.800 kg |
Çelik konstrüksiyon dayanımı:
- Ark kemer çelik: H profil 200×200 mm, kalınlık 12 mm
- Hesaplanan dayanım: 4.200 kg (statik + dinamik)
- Güvenlik marjı: 4.200 / 2.800 = %50 güvenlik
135 km/h üzeri rüzgar beklendiğinde plaza yönetim acil söndürme + halat gevşetme prosedürünü uygular. Önceki 3 yıllık veriye göre Maslak'ta 135+ km/h ortalamada yılda 1.5 defa ölçüldü.
Yapısal Sertifikasyon
| Belge | Hazırlayan | Onay |
|---|---|---|
| Yapı mühendislik raporu | TMMOB inşaat mühendisi | 25 sayfa, detaylı |
| Dayanım hesabı | Bağımsız test laboratuvarı | Çelik mukavemet testi |
| Rüzgar yükü simülasyonu | CFD yazılım analizi | TS EN 1991-1-4 uyumlu |
| Yangın güvenliği | İtfaiye + LPS uzman | Yıllık denetim |
| Sigorta poliçesi | 5.000.000 TL üçüncü kişi | Yıllık yenilenir |
| TÜV onayı | Bağımsız test kurumu | İlk yıl + yıllık inspeksiyon |
LED Tasarım
Pixel LED Yerleşim
| Bölge | LED Sayısı | Açıklama |
|---|---|---|
| Ark dış kenar (çevre) | 480 | RGB pixel, animasyon hatları |
| Ark iç (sıcak beyaz) | 380 | Statik aydınlatma |
| Üst nokta vurgu (top motif) | 145 | RGB animasyon |
| 2 yan sütun (uzun şerit) | 320 | RGB pixel, ana animasyon hatları |
| Zemin LED ışık | 125 | Yere doğru aydınlatma |
| Toplam | 1.450 | — |
Animasyon Modları
| Mod | Süre | Tetikleyici |
|---|---|---|
| Sıcak beyaz statik (gündüz, etkinlik dışı) | Default | Süreklil |
| RGB renk dönüşümü yumuşak | 30 sn | Saat 18:00-22:00 |
| Yıldız yağmuru efekti | 25 sn | Saat 19:30, 20:30, 21:30 |
| Kar tanesi düşme | 22 sn | Saat 20:00, 21:00 |
| Pulse atış (logo) | 5 sn | Lobi gözle hareket sensörü |
| Yeni yıl geri sayımı | 60 sn | Aralık 31 23:55 |
| Sevgililer Günü kırmızı-beyaz | 35 sn | Şubat 14 saat 18:00-23:00 |
Kurulum Süreci
Hazırlık (Eylül-Ekim 2024)
| Tarih | Aktivite |
|---|---|
| Eylül 15 | Plaza yönetim kurulu onayı |
| Eylül 22 | 5 yüklenici teklif (Madrix yetkili) |
| Ekim 1 | Yüklenici seçimi |
| Ekim 5 | Yapı mühendislik raporu başvurusu |
| Ekim 18 | Yapı mühendislik raporu onaylandı |
| Ekim 25 | Çelik konstrüksiyon üretim siparişi |
| Kasım 8 | Çelik üretim tamam, plazaya nakil |
Kurulum (Kasım 11-Kasım 24)
| Gün | Aktivite |
|---|---|
| 1-3 | Çelik konstrüksiyon kurulum (vinç) |
| 4-7 | Çelik konstrüksiyon kaplama + tozboya |
| 8-11 | LED pixel panel montajı |
| 12-13 | Kablo + kontrol panosu bağlantı |
| 14 | Madrix programlama + test |
Test ve Açılış (Kasım 25-30)
- Kasım 25-27: Madrix sahne yapma + animasyon ayar
- Kasım 28: Yapı mühendislik + sigorta firma denetim
- Kasım 29: Resmi açılış (plaza basın günü)
- Kasım 30: Halka açılış + sosyal medya kampanya
Maliyet Detayı
| Kalem | Tutar (TL) | Pay (%) |
|---|---|---|
| Pixel LED panel + ark kaplama | 365.000 | 29.2 |
| Çelik konstrüksiyon (9m × 6m ark) | 285.000 | 22.8 |
| Çelik üretim + galvaniz + tozboya | 145.000 | 11.6 |
| Madrix Premium + kontrol panosu | 85.000 | 6.8 |
| Yapı mühendislik raporu + sigorta | 65.000 | 5.2 |
| Kurulum işçilik (14 gün × 6 kişi + vinç) | 185.000 | 14.8 |
| Tasarım + programlama | 55.000 | 4.4 |
| Söküm + depo (sezon sonu, %15 amorti) | 38.500 | 3.1 |
| Acil önlem (rüzgar 135+ km/h durumu) | 12.500 | 1.0 |
| Bakım yıllık sözleşme | 14.000 | 1.1 |
| Toplam KDV hariç | 1.250.000 | 100 |
Kiracı Memnuniyeti ve ROI
Sezon 1 Sonuçları
| Metrik | Önceki Sezon | Sezon 1 |
|---|---|---|
| Kiracı sözleşme yenileme | %78 | %94 (+16 puan) |
| Yeni kiracı sayısı | 8 | 17 |
| Premium kiracı sayısı | 0 | 2 (büyük danışmanlık + uluslararası finans) |
| Kira artışı (yenileme) | %12 (sektör ortalama) | %18 (+6 puan) |
| Kiracı memnuniyet anketi | %78 | %92 |
| Sosyal medya etkisi (Instagram) | 280K erişim/ay | 1.250K erişim/ay (+%346) |
| Plaza Maps trafiği | 850 yön talebi/ay | 1.450/ay |
| Ziyaretçi süresi (lobi) | 12 dakika | 19 dakika |
| Etkinlik gelir (lobi kira) | 145.000 TL | 425.000 TL |
Ek Kira Geliri Hesabı
| Kalem | Etki |
|---|---|
| Kira yenileme %6 ek artış × 145 kiracı | ~2.850.000 TL/yıl ek |
| 2 premium kiracı sözleşme | 6.500.000 TL/yıl |
| 7 ek yeni kiracı sözleşme | 850.000 TL ek (orta segment) |
| Lobi etkinlik kira (yılbaşı odaklı) | 285.000 TL ek |
| Toplam ek gelir sezon 1 | ~10.485.000 TL |
| Yatırım | 1.250.000 TL |
| Net etki | +9.235.000 TL |
| ROI % | 839% (8.39×) |
ROI olağanüstü yüksek görünür ama kiracı kararı tek faktör değil — plaza tasarımı + lobi yenileme + diğer pazarlama etkilerinin birleşik etkisi. Atfedilen yılbaşı yatırım payı %30-40 olarak tahmin ediliyor — yine de yatırım kendinden 2-3 kat fazlasını ürettiği için ROI hala olağanüstü.
Sezon Ortası Bakım
3 müdahale detayı:
| Tarih | Olay | Müdahale Süresi | Sonuç |
|---|---|---|---|
| Aralık 12 | Orta segment LED 8 adet arıza (su girişi) | 1 saat 30 dakika | Konnektör değişimi + silikon makaron yenilenmesi |
| Aralık 22 | Sigorta atması (yağmur sonrası) | 45 dakika | RCD test + sıfırlama + yalıtım kontrol |
| Ocak 5 | Madrix kontrol panosu yeniden başlatma | 35 dakika | Software güncelleme + ayar restorasyonu |
Toplam arıza saat: 2 saat 50 dakika. SLA hedefi 4 saat × 3 olay = 12 saat → gerçekleşen 2.8 saat (SLA'nın %24'ü). Premium yüklenici kalitesi onaylandı.
Vis Maior Olayı — Şubat 18 Rüzgar Fırtınası
Şubat 18, 2025'te Maslak'ta 132 km/h rüzgar fırtınası ölçüldü (MGM verisi). Plaza acil prosedürü:
| Aşama | Aktivite |
|---|---|
| 16:00 | MGM rüzgar uyarısı (rüzgar 24 saat içinde 130+ km/h) |
| 17:30 | Yüklenici ekibi plaza geldi |
| 18:00 | Söndürme + halat gevşetme başladı |
| 19:30 | Ark gevşek tutuldu, LED söndürülmüş |
| 22:00-04:00 | Rüzgar zirvesi |
| 06:00 (ertesi sabah) | Sistemler restorasyonu |
| 09:00 | LED açıldı, 0 hasar raporu |
Bu olay vis maior prosedürünün başarısını kanıtladı. Sigorta talebi açılmadı.
Sezon Sonu (Ocak 7 - Şubat 28)
| Tarih | Aktivite |
|---|---|
| Şubat 25 | Sezon kapanış basın günü |
| Şubat 28 | Halk son ziyaret |
| Mart 1-3 | LED söküm (panel paneli ayrı) |
| Mart 4-5 | Çelik konstrüksiyon ark kalıyor (kalıcı altyapı) |
| Mart 6 | Lobi temizlik + depo nakli |
Çelik konstrüksiyon kalıcı — gelecek sezon yine kullanılır, sadece LED + animasyon yenilenir. Bu 3 sezon ufkunda %60 maliyet düşüşü sağlar.
Öğrenilen Dersler
| Konu | Ders |
|---|---|
| Yapı mühendislik | 9 m+ yapılarda 6 hafta öngörü zorunlu |
| Çelik kalıcı altyapı | İlk yıl yatırım, sonraki yıllar %60 düşer |
| Madrix Premium | DMX programlamada esneklik + sezon ortası animasyon değişim |
| RGB pixel LED | Marka için yüksek sosyal medya etkisi |
| Vis maior prosedürü | 130+ km/h fırtına için söndürme + halat gevşetme şart |
| Premium kiracı pazarlığı | Yatırım pazarlık masasında %30-40 avantaj |
| 4 saat SLA | Premium yüklenici memnuniyeti garanti |
Karşılaştırılabilir Vakalar
| Vaka | Plaza Boyutu | Yatırım | Ark Yüksekliği | ROI |
|---|---|---|---|---|
| Maslak (bu vaka) | 28 kat A sınıfı | 1.250.000 | 9 m | 7.88× |
| Levent Plaza | 32 kat A | 1.850.000 | 12 m | 6.45× |
| Ataşehir İş Merkezi | 24 kat B+ | 685.000 | 6 m | 5.20× |
| Etiler Plaza | 18 kat A | 985.000 | 7 m | 4.85× |
