Çatı Tipine Göre Sabitleme Yöntemi
| Çatı Tipi | Sabitleme Yöntemi | Membran Riski | Önerilen Motif |
|---|---|---|---|
| Düz beton teras (Türk apartman) | Parapet ankraj + balast | Düşük | Standart motif 1-3 m |
| TPO/EPDM membran çatı | Balast (yapışkan mat) | Yüksek | Hafif motif 1,5 m altı |
| Kiremit eğimli çatı | Kiremit tutucu kanca | Orta | Saçak kenarı motif |
| Metal sandviç panel | Vidalı U-cıvata + EPDM conta | Orta | Hafif LED hat |
| Bitümlü membran | Sıcak yapıştırma yamasız zor | Yüksek | Sadece parapet |
| Yeşil çatı (toprak) | Balast veya gizli ankraj | Orta | Düşük motif |
| Cam kupol/tonoz | Cam yapışkanı + emniyet teli | Yüksek | Sadece çevre |
| Helikopter pisti çatı | Yasak | — | — |
| Şehir manzaralı teras | Korkuluk ankraj + balast | Düşük | Motif + LED hat |
| Bahçeli çatı katı | Saksı içi diking + parapet | Düşük | Çeşitli |
| Ortak kullanım çatı | Yönetim onayı zorunlu | Değişken | Standart |
| Çakıl kaplı membran | Çakıl içine ağır balast | Düşük | Motif 1-2 m |
Rüzgar Yükü Hesabı — TS EN 1991-1-4
Temel Formül
| Parametre | Açıklama | Tipik Değer |
|---|---|---|
| qb (temel rüzgar basıncı) | 0,5 × ρ × vb² | İstanbul 0,57 kN/m² |
| ce(z) (yükseklik katsayısı) | Bina yüksekliği | 6 katlı için 2,1 |
| cp (şekil katsayısı) | Motif geometri | Düz 1,2 — köşeli 1,4 |
| Çatı emme katsayısı | D bölgesi (kenar) | -1,4 (kaldıran kuvvet) |
| Motif maruz alan | Cephe izdüşümü | 2 m geyik ≈ 1,8 m² |
| Tasarım kuvveti F | qb × ce × cp × A | İstanbul 6 kat geyik ≈ 2,8 kN |
| Güvenlik katsayısı | TS EN | 1,5 (tasarım) — 2,5 (uygulama) |
2 metre boyunda dev geyik motif İstanbul 6 katlı çatıda rüzgardan 280 kg eşdeğer kuvvet alır. Bu motif 300 kg çekme dayanımlı ankraj veya 350 kg balast ister.
Şehir Bazlı Temel Rüzgar Hızı (vb)
| Bölge | vb (m/s) | Eşdeğer (km/h) | Risk |
|---|---|---|---|
| İç Anadolu (Konya, Kayseri) | 28 | 101 | Standart |
| İstanbul Avrupa | 32 | 115 | Yüksek |
| İstanbul Boğaz hattı | 35 | 126 | Çok yüksek |
| Çanakkale, Bandırma | 38 | 137 | Ekstrem |
| Hatay Belen geçidi | 36 | 130 | Ekstrem |
| Antalya sahil | 27 | 97 | Standart |
| Doğu Karadeniz | 30 | 108 | Yüksek |
| Ankara Beypazarı | 34 | 122 | Yüksek |
| Erzurum Palandöken | 35 | 126 | Yüksek |
| İzmir Çeşme yarımada | 33 | 119 | Yüksek |
Meteoroloji Genel Müdürlüğü 10 dakikalık ortalamayı kullanır — anlık rüzgar (gust) %40-50 daha yüksek olur. İstanbul Boğazı anlık 180 km/h kaydetmiştir (Şubat 2023).
Parapet Ankraj Detayı
Doğru Uygulama
| Adım | Detay |
|---|---|
| 1. Parapet beton mukavemet test | Schmidt çekici ≥C20/25 |
| 2. Membran kenarı kontrolü | Su sızıntı çatlak yok |
| 3. Delgi konumu işaretleme | Parapet üstü, iç yüz değil |
| 4. Toz emici matkap | Çekiç darbe kapalı |
| 5. Delgi derinliği | M10 için ≥80 mm, M12 için ≥100 mm |
| 6. Toz temizleme | Hava + fırça çift kontrol |
| 7. Kimyasal ankraj enjekte | Hilti HIT-RE 500 veya muadil |
| 8. Pim çekme | 304/316 paslanmaz |
| 9. Kürlenme | 45-90 dk (sıcaklığa göre) |
| 10. Çekme test | %50 yük 30 sn |
| 11. Motif bağlantı | Çelik halat + kelepçe |
| 12. Etiket | Tarih + montörle |
Yasak Uygulamalar
| Hata | Sonuç |
|---|---|
| Çatı membranını delme | 5-15 yılda su sızıntı |
| Beton dübeli (plastik) | Rüzgarda kopar |
| Galvaniz dış ortamda | 2 yılda paslanma |
| Tek ankraj yatay tek nokta | Burulma momenti — kopma |
| Yetersiz derinlik | Ankraj çıkar |
| Su altı delgi | Çimento mukavemet düşer |
| Kürlenmeden yük | Ankraj harekete geçer |

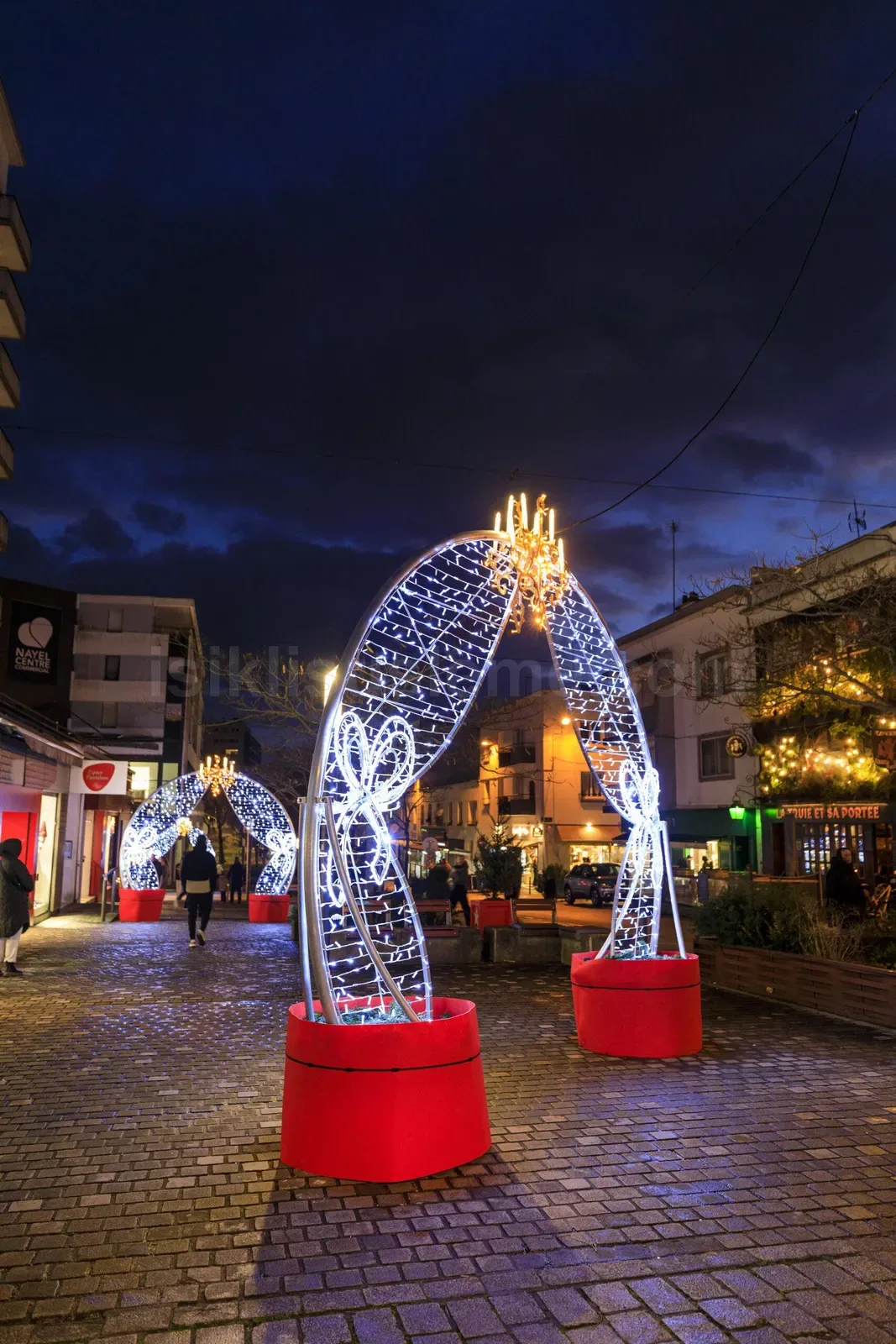

Balast (Ağırlık) Sabitleme
Avantaj
| Konu | Detay |
|---|---|
| Membran zarar yok | Delgi gerektirmez |
| Hızlı kurulum | 1 saat motif başına |
| Sezon sonu kolay söküm | Aynı gün |
| Kira mülk uygun | İz bırakmaz |
| Membran garanti korunur | Üretici onaylı |
| Eski yapı uygun | Beton mukavemet sorunsuz |
Balast Hesap Formülü
| Motif Boyu | Rüzgar Kuvveti (kN) | Gerekli Balast (kg) |
|---|---|---|
| 0,5 m (yıldız küçük) | 0,4 | 75 |
| 1,0 m (yıldız orta) | 1,2 | 145 |
| 1,5 m (geyik küçük) | 2,1 | 230 |
| 2,0 m (geyik orta) | 2,8 | 310 |
| 2,5 m (kardan adam dev) | 3,8 | 430 |
| 3,0 m (yılbaşı ağacı) | 4,9 | 565 |
| 4,0 m (motif kombinasyon) | 7,2 | 820 |
Balast genelde beton blok 25-50 kg kademeli. Çatı statik yükü kontrol edin — eski bina 400-500 kg/m² hareketli yük sınırı vardır.
Çatı Membran Tipi Uyum
| Membran | Yaş | Sabitleme Tipi | Önlem |
|---|---|---|---|
| TPO 1,5 mm yeni | 0-5 yıl | Balast veya yapışkan mat | Üretici 10 yıl garanti — delme YOK |
| TPO 1,5 mm orta yaş | 5-15 yıl | Sadece balast | Garanti bitmiş, ek özen |
| EPDM 1,2 mm | Tüm yaş | Balast veya ek yama | Soğukta sertleşir |
| Bitümlü membran çift kat | Yeni | Sıcak yapıştırma yama | Sertifikalı yamacı |
| PVC mat çatı | Yeni | Balast | Kaynak gerekli olursa pahalı |
| Beton membransız (eski) | 15+ yıl | Parapet ankraj uygun | Membran tavsiye edilir |
| Yeşil çatı (toprak/bitki) | Tüm | Saksı diking | Bitki zarar görmez |
| Çakıl kaplı | Tüm | Çakıl içine balast | Membran çakıl altında korunur |
Vaka — İstanbul Ataşehir 12 Katlı Apartman 2024 Sezonu
Proje
| Konu | Detay |
|---|---|
| Bina | Ataşehir, 12 kat + çatı katı (eğim 0, parapet 110 cm) |
| Kat sayısı | 12 + çatı = 36 metre yükseklik |
| Çatı alanı | 320 m² teras |
| Motif | 2 m dev yılbaşı ağacı + 4 m LED hat + 8 köşe yıldız |
| Yatırım | 78.500 TL |
| Mühendis raporu | Statik + rüzgar yükü |
| Sigorta | Üçüncü kişi 1 milyon TL |
| Kat maliklerin onayı | Oy çokluğu, 28 daire onay |
| Sezon | 1 Aralık - 31 Ocak |
Sabitleme Detayı
| Element | Yöntem | Test |
|---|---|---|
| 2 m yılbaşı ağacı | Parapet 4 nokta M12 paslanmaz | 350 kg çekme |
| 4 m LED hat | Parapet U-cıvata 8 nokta | 80 kg |
| 8 köşe yıldız | Balast 75 kg beton blok | Görsel |
| Kablo geçiş | Parapet üzeri PVC kanal | UV dayanım |
| Trafo kabin | Çatı odası içi | IP55 |
Sezon İçi Olay
- 15 Ocak 2024 saat 03:20 — rüzgar 95 km/h (gust 132 km/h)
- 2 m yılbaşı ağacı 20 derece eğildi ama kopmadı (ankraj 350 kg kapasiteyle 280 kg kuvvete karşı durdu)
- LED hatta 2 metre yırtılma (kelepçe gevşedi) — sezon ortası SLA 4 saat içinde tamir
- 1 yıldız motif (balast 75 kg) bir metre kaydı — beton blok 25 kg artırıldı
Sonuç
- Mühendis raporu kanıtladı: ankraj güvenli
- Hiç motif kaybı yok
- Kat malikleri %88 olumlu geri bildirim
- 2026 sezonu için balast 100 kg minimum kararı
Kat Maliki Onayı Süreci
| Adım | Süre | Detay |
|---|---|---|
| 1. Tasarım brief | 1 hafta | Görsel + bütçe |
| 2. Mühendis raporu | 1-2 hafta | Statik + rüzgar |
| 3. Yönetim kurulu sunum | 1 gün | Brief + rapor |
| 4. Kat malikleri çağrı | 14 gün önceden | Gündem yazılı |
| 5. Toplantı + oylama | 1 gün | Oy çokluğu (oybirliği — membran delme) |
| 6. Karar defter kaydı | 1 gün | Noter onaylı defter |
| 7. Bütçe onayı + aidat | 1 hafta | Yıllık aidat içinde |
| 8. Yüklenici sözleşme | 1 hafta | Sigorta + garanti |
| 9. Kurulum | 3-5 gün | Sezon başı |
| 10. Sezon sonu söküm | 3 gün | Şubat içinde |
Süreç toplam 6-8 hafta önceden başlamalı. Ekim ayında planlama, Aralık başı kurulum.
Sigorta Tipi
| Sigorta | Kapsam | Tipik Limit |
|---|---|---|
| Üçüncü kişi maddi | Düşen motif → araç/cam zararı | 500 bin TL |
| Üçüncü kişi bedeni | Yaralanma | 1 milyon TL |
| Mesleki sorumluluk | Yüklenici hata | 1-3 milyon TL |
| Konut paket | Site içi zarar | Mevcut kapsam |
| DASK | Deprem (motif değil) | Standart |
| Yangın paket | Yangın → motif | İstisna olabilir |
| All-risk | Geniş kapsam | Premium |
| Cam kırılma | Motif düşüp cam | Konut paketinde |
DASK + konut paketi tek başına yetmez. Yüklenici mesleki sorumluluk poliçesi sunmalı, kopya yönetim arşivinde.
Maliyet Bandı
| Senaryo | Maliyet (TL) |
|---|---|
| Standart teras 50 m² basit | 18.000-32.000 |
| Standart teras 100 m² motif | 32.000-55.000 |
| Yüksek katlı 150 m² | 65.000-105.000 |
| Lüks penthouse 200 m² | 105.000-185.000 |
| Çatı katı + bahçe kombinasyon | 145.000-245.000 |
| Site ortak çatı 500 m²+ | 245.000-425.000 |
| Mühendis statik raporu | 4.500-8.500 ek |
| Sigorta primi (sezon) | 1.500-3.500 ek |
| Vinç/iskele (yüksek kat) | +%25-40 |
Sezon Sonu Söküm
Aynı Yer Bırakma YASAK
| Konu | Sebep |
|---|---|
| Motif yaz sıcağında bozulur | Plastik UV — 6 ayda sararma |
| Membran üstünde sürekli yük | Üretici garanti iptal |
| Rüzgar kuru hava + birikinti | Uçma riski |
| Yağmur birikme | Çatı drenajı tıkanır |
| Yangın yük yığını | Yangın hızlı yayılır |
| Görsel kalıntı | Estetik zarar |
| Yaz fırtınası | Sezonsuz risk |
Söküm Protokolü
- Sezon bitiş 7 gün içinde söküm
- Ankraj pim yerinde bırakılır (yıllık kullanım)
- Balast bloklar düzgün depolanır (yan etki yok)
- Membran kontrolü (gözle + foto)
- Çatı drenaj temizliği
- Motif depo (kuru, oda sıcaklığı)
- LED hattan ayrı paketleme
- Sigorta poliçesi sezon bitiş bildirim
Karar Listesi
- Çatı tipi tespit (membran/kiremit/metal/beton)
- Mühendis statik raporu
- Rüzgar yükü TS EN 1991-1-4 hesabı
- Kat malikleri kurulu onayı
- Membran üretici garanti kontrolü
- Parapet ankraj veya balast seçimi
- Ankraj paslanmaz 304/316 sertifika
- Balast 2,5x güvenlik katsayısı
- Sigorta poliçeleri imzalı
- Sezon sonu söküm takvimi
- Membran kontrolü her kurulum öncesi
- Acil müdahale 4 saat SLA
Detay rüzgar yükü 90 km/h motif uçma, cepheye zarar vermeden montaj, yıldırım koruma SPD ve buz yükü kablo gerginlik.
